Descripción

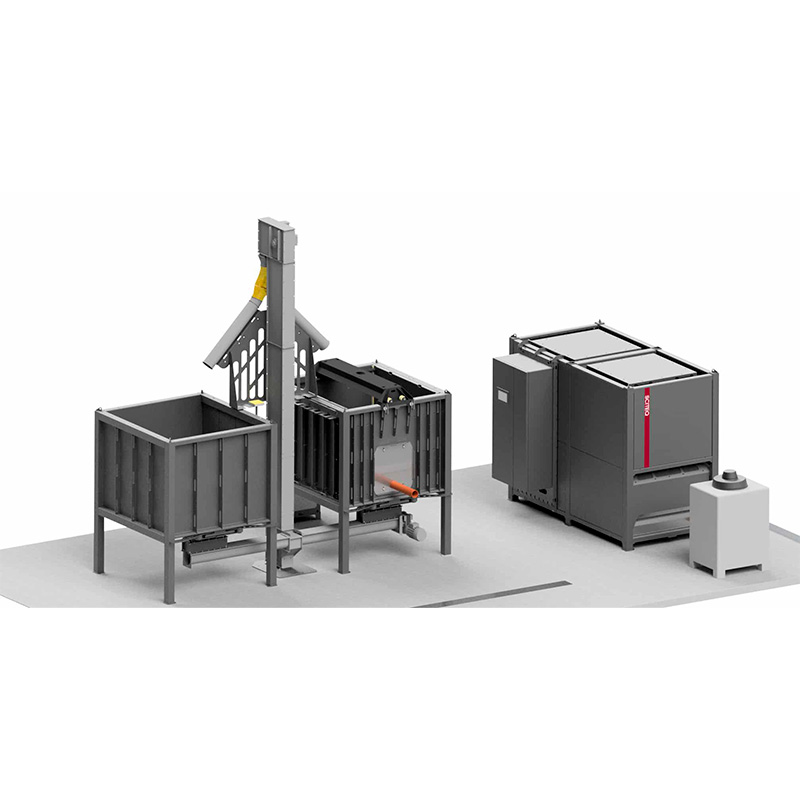

Este equipo puede realizar dos métodos de ensayo de tuberías y accesorios o juntas para determinar su resistencia a la deformación y las fugas, cuando se someten a una carga externa sostenida junto con el paso de agua caliente/fría Se coloca una muestra de tubería/accesorio en un lecho de grava y se cubre con grava. Se aplica una carga vertical constante a través de la grava y se realizan ciclos de temperatura.

• Control de temperatura de alta precisión
• Adecuado para tamaños de tubería Ø110-510mm
• PLC de panel táctil fácil de usar
• Llenado y vaciado de la grava facil.

Se mide la desviación vertical de la pieza de ensayo. Otra característica es el sistema de transporte opcional que facilita la manipulación de la grava en cuanto al llenado y vaciado de la caja. El sistema utiliza tanques que contienen suministros de agua caliente y fría en función del método de ensayo.

Una solución muy duradera

El propio cargador de cajas es de alta resistencia y está construido de forma que permite un alto grado de flexibilidad en cuanto a la posibilidad de ajustar el tamaño en función de la dimensión y la composición real de la tubería (tubo recto o conjunto) que se va a probar. La grava provocará un fuerte desgaste de la caja interior, por lo que ésta se ha construido en madera, que es fácilmente reemplazable.

La caja es accesible de más maneras, por ejemplo, para permitir el apisonado de la grava, para colocar la pieza de ensayo, para cargar y descargar la grava, etc.

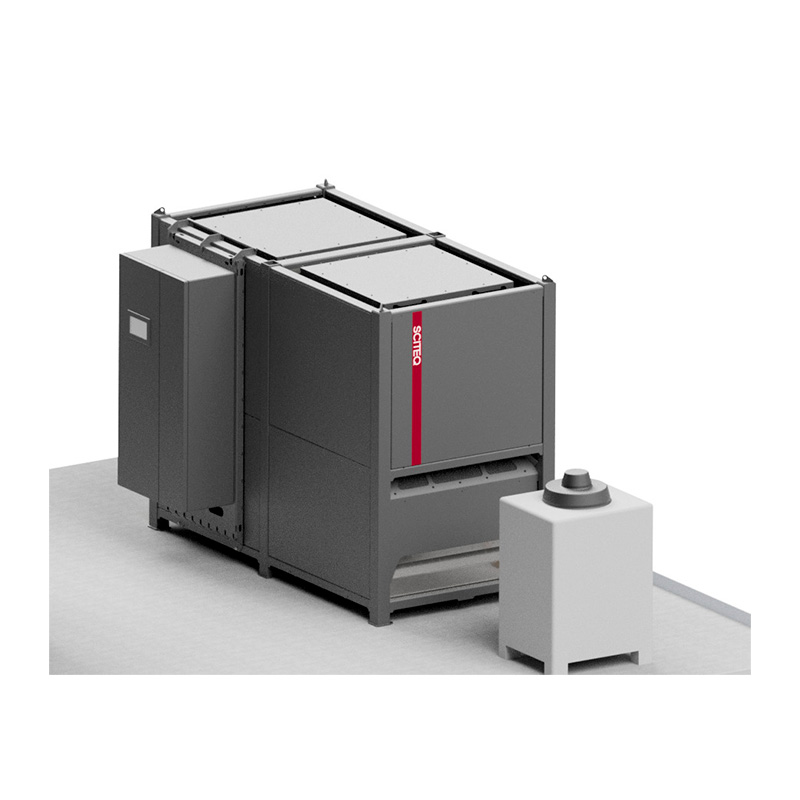

Tanque

El sistema de depósitos de acero inoxidable consta de dos depósitos de agua (según el método de ensayo). El agua de retorno se devuelve al depósito de agua correcto, con lo que se ahorra energía. La circulación continua en los depósitos garantiza una temperatura constante.

Armario de control

El armario de control contiene componentes de alta calidad cuidadosamente seleccionados por su compatibilidad en todo el mundo. El panel táctil de última generación es muy fácil de mantener y ofrece una excelente funcionalidad.

Panel táctil

La cargadora de cajas se maneja desde un PC con panel táctil de control fácil de usar:
